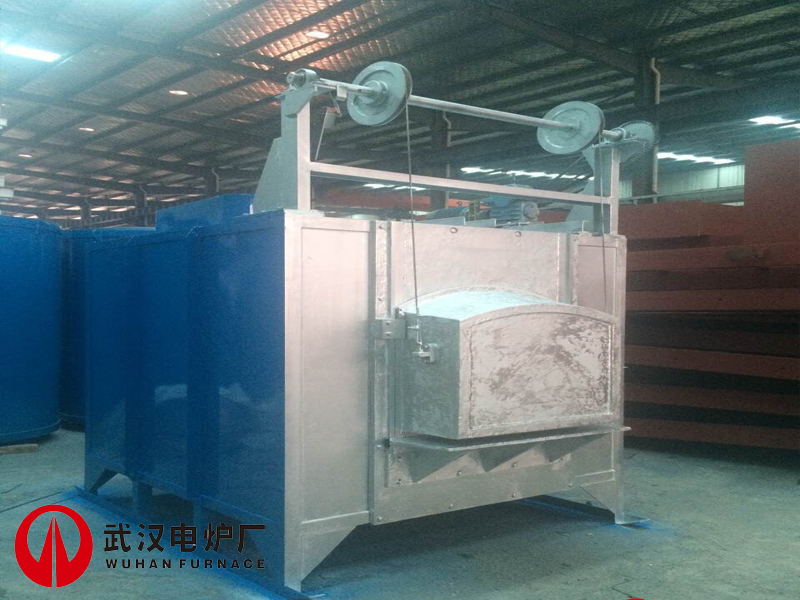

一、保护气氛箱式热处理炉设备概述：

    本系列箱式热处理炉主要由炉体、炉衬、加热元件、炉底板、炉门及炉门开启机构、温度控制系统、箱式炉配气系统(选配件）等部分组成。主要用于合金钢及中低碳钢工件淬火、回火加热等热处理工艺。该箱式热处理炉可以根据用户需求具有工件自动防氧化、脱碳的碳势控制配气装置，具备自动化程度高、高效节能、安全可靠的特点。

二、保护气氛箱式热处理炉设备组成及成套范围：

2.1、箱式热处理炉1套

2.2、箱式热处理炉二次供气、供水系统（选配件）1套

2.3、箱式热处理炉温度及电气控制系统1套

三、保护气氛箱式热处理炉结构及技术说明：

    本系列箱式热处理炉炉由炉体、炉内轨道、炉内循环系统、炉门及炉门升降机构、配气和冷却水供给系统(选配件）、电气控制系统等组成。

1.1、炉壳

    炉壳由型钢及优质钢板组焊而成。焊缝应规范、美观，所有炉内焊缝采用密封焊保证炉膛的气密性。炉壳面板设置有陶瓷纤维盘根，保证了炉门与炉体的有效密封。整个炉体应具有较高的刚度，外形美观、牢固可靠、长期使用不变形等特点。

1.2、炉衬：

    采用全纤维节能炉衬。炉体两侧、前后墙、炉顶均为全纤维结构，内层炉衬采用纤维模块砌筑，外层采用硅酸铝陶瓷纤维毯砌筑。炉口衬体采用优质重质高铝耐火砖砌筑，保证足够的强度。炉衬总厚度应≥350mm，同时在衬体制作完成后，在衬体表面喷涂一层高温固化剂，以保证良好的节能保温作用。

炉底衬体应采用多种优质耐火砖材料分层砌筑成型，具备整体性好、耐高温性能强、高温抗压性好等特点。

1.3加热元件：

    整个炉体采用五面加热，即左右两侧、底部、炉门、后墙。加热元件应采用知名厂家生产的优质高温电阻带或辐射管，并且各组加热元件的合理分布确保炉内温度场的均匀性和使用寿命以及高的可靠性，安装、维修都非常方便，每一个加热区都设有测温和超温报警热偶。

2、炉内循环系统

    在炉顶上装有1台高温轴流风机，风机采用水冷密封电机，风叶用0Cr25Ni20耐热钢制成，作动、静平衡试验，运行平稳。用于搅拌炉内热气氛，使炉内温度趋于均匀。

1.4生产线控制系统：

1.1设备控制柜体采用GGD标准型材，表面采用静电喷涂工艺，分别为开关柜、加热柜、控制柜、PLC柜，柜体为正开门，在门上带有柜内连锁照明开关装置，当柜门打开时，柜内的照明装置能使用户清楚的观察和维护各控制元件。柜内各元件的走线采用PVC带盖线槽方式，柜内接线按电压等级不同分别进行标识并严格按照配线标准进行配线，柜内分别设有单独表面镀锌铜母排作为中性线和保护接地。

            想了解更多保护气氛箱式电阻炉相关资料，欢迎来电垂询027-83517356.
