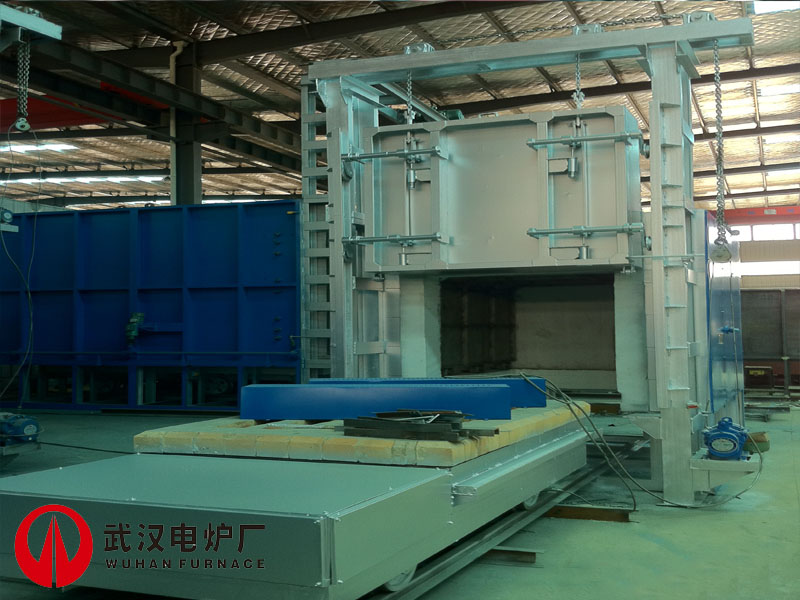

台车式热风循环式烘干炉主要用于各种加工件的均温烘干。

电炉结构由炉体、小车、加热装置、控制系统等组成。

炉体外壳的框架采用型钢焊接成型，内外壁均采用优质冷轧钢板制作，受热变形系数小，内衬采用硅酸铝耐火纤维针刺棉作隔热和保温材料，降低炉壁温升。

炉门外壳也是钢材焊接作框架，外壁也用冷轧钢板制作，内衬也采用硅酸铝耐火纤维针刺棉作隔热和保温材料。

小车由型钢焊接而成，底部装有走轮，行走灵活，整个小车可推入炉体。炉口四周嵌有橡胶石棉盘根，炉门关闭后与炉口的橡胶石棉盘根贴紧，确保无热量散发。

加热元件采用带状电热元件，分别布置在炉膛两侧，材质为0Cr25AL5合金，使用寿命长。

为确保炉温均匀性，电炉设有通风机装置和导风系统，通风机装置安放在炉体顶部，风扇采用ICr18Ni9Ti耐热钢制作成离心式风叶。导风系统由导风板和挡风板组成，导风板装在炉膛顶部，上有导风槽。当开启风箱后，风从风扇甩出，经导风槽均匀吹到炉膛两侧的加热元件上，经过挡风板下部的导风口吹到炉膛内，再从风扇下部的导风口吸入风扇内，再甩出。如此往复循环，将加热器产生的热量带入炉膛内，使工件受热均匀。

温控系统采用PID过零触发可控硅，大屏触摸屏智能控温。另采用自动记录仪记录温度和超温报警双重控制，确保工件不超温。

电炉各机械传动部分采用连锁控制，即炉门打开后自动切断风机装置和加热元件的电源。炉门关闭到位后，才能接通通风机装置和加热元件的电源，防止误操作而发生故障和事故。
