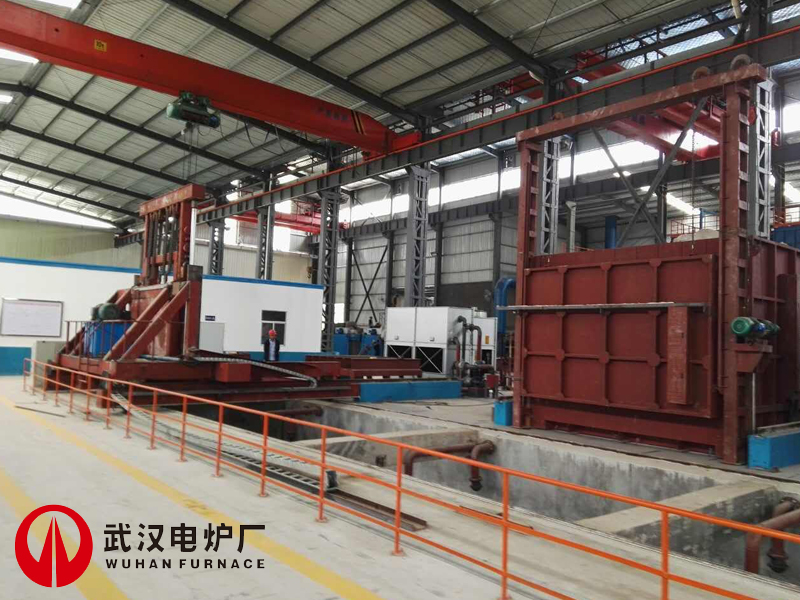

保护气氛箱式调质淬火生产线

一、设备概述：

    本系列保护气氛箱式自动调质生产线主要由淬火炉、回火炉、淬火油槽、移动式装取料车、生产线电控系统、生产线配气系统（选配件）等组成。主要用于普通合金钢及中低碳钢工件淬火、回火加热等热处理调质工艺。该生产线可以根据用户需求具有工件自动防氧化、脱碳的碳势控制配气装置，具备自动化程度高、高效节能、安全可靠的特点。

二、设备总体要求和工艺流程：

    叉料小车安装在沿轨道运行的运行车上，从装料和由叉料小车将料框分别移到加热炉、回火炉、淬火槽的上方，实现淬火。电气控制采用集中控制，安装在温度控制间。配气装置安装在控制间，通过配气屏分别向淬火炉通氮气和甲醇。

    典型零件工艺流程：装料位准备—叉料小车自动叉料—入加热炉—叉车取料—到淬火槽淬火位淬火—料叉取料—入回火炉回火—料叉取料—到卸料位—检测零件。

三、设备组成及成套范围：

2.1、箱式电阻加热炉1套

2.2、加热炉二次供气、供水系统（选配件）1套

2.3、箱式电阻加热炉温度及电气控制系统1套

2.4、箱式回火炉及控制系统1台套

2.5、回火炉二次供气、供水系统（选配件）1套

2.6、回火炉电气程序、温度控制系统1套

2.7、淬火油槽及控制系统1套

2.8、循环冷却系统及控制系统1套

2.9、移动式装取料车1套
