本系列HP硅钢高温罩式炉是我公司引进国外先进热处理真空退火工艺及设备制造，适用于冷轧带钢卷的光亮退火处理。罩式退火炉由坚固的退火炉台及其下方的供给介质输入/输出管道.保护罩，电加热罩及带有喷淋装置的冷却罩构成。退火炉台下方的地沟里设有氨分解气/氮气阀站。需退火的工件在炉台上进行堆垛，设计制造的独特装料架使得每层工件中间气流流畅。带钢退火时，用氨分解气体作保护气体。在需进行退火的带钢上方扣上保护罩及带有加热罩设备的加热罩。退火结束后，用天车将加热罩吊到一个退火准备就绪的炉台上。在保护罩外面扣上冷却罩，进行冷却。然后，在合适的温度条件下，启动喷淋冷却装置。冷却结束后，关闭喷淋冷却装置，吊走冷却罩和保护罩。卸下炉台上的带钢，炉台准备进行下一炉退火。

二、设备特点

1、设计理念

●本系列全纤维炉衬热处理炉引进国外先进技术、秉承欧洲工业炉高性能、自动化程度高、操作界面简单易学的特点；

2、自动化控制

●电加热多区同步控制技术，再次升炉一键操作，全过程记录，自动高效完成；

●负载恒流、恒压、恒功控制技术，根据不同负载特性，有效的保护断电引起损坏负载问题；

●可设置多条时间曲线，曲线总段数多达50段；

●具有“给定值+时间值”和“升温段+恒温段”两种程序设置模式可选；

●所有参数可按键设定，数据自动保存不丢失；

3、全中文操作界面

●触摸屏一体化控制、中文界面、操作简单；

4、炉温均匀性

●加热罩采用了风机控制技术，风机和罩顶上排气窗口自动开启。计算机软件和PLC集中控制，炉内温度均匀性可达到±5℃；

5、冷却罩冷却

●冷却罩采用吸风和水淋交替冷却；

6、控制装置

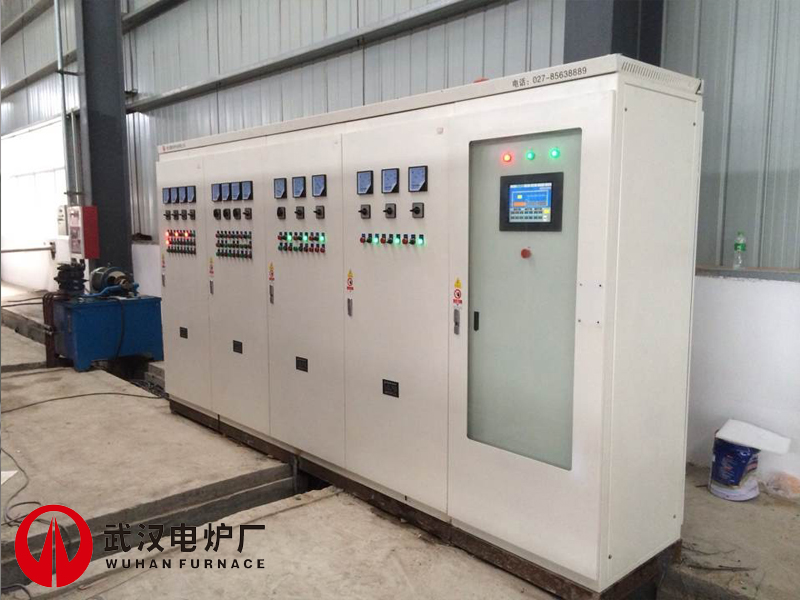

●电控装置可对加热罩、炉台及阀站、冷却罩进行手动操作控制，按给定程序使罩式炉自动升温、保温、冷却、给水、送气、风机高、低速切换，对电机超温、过载及加热罩超温，均有诊断联锁保护功能，该装置可使罩式炉实现炉温的控制及工艺过程的控制。

7、快速降温系统：

●本系统包含小型鼓风机、风量调节阀门、环挠加热罩底部的风管、喷气管，外罩顶部排气窗和电动执行元件。

8、安全保护装置

●超温控制器用于监测炉内上限温度、超温时会自动切断电源；

●支持炉门开关断开时关闭输出；

●在紧急停电时，设备自动充氮气，保证带钢无氧化，设备安全；
